1. 前言

氧化鋁（Al?O?）作為一種高硬度、高熔點(diǎn)的難溶材料，廣泛應(yīng)用于陶瓷、耐火材料、催化劑及鋁冶煉行業(yè)。其成分分析（尤其是微量元素檢測）的前處理是關(guān)鍵難點(diǎn)。傳統(tǒng)的堿熔法流程長、污染大、易引入雜質(zhì)。微波消解儀能在密閉體系內(nèi)利用高溫高壓條件，配合強(qiáng)酸體系高效分解氧化鋁，具有試劑用量少、空白值低、元素?fù)p失少、安全性高的優(yōu)勢。

本方案旨在提供一種高效、標(biāo)準(zhǔn)的氧化鋁微波消解前處理方法，為后續(xù) ICP-MS、ICP-OES 等儀器準(zhǔn)確測定其主量及微量元素含量奠定基礎(chǔ)。

圖1 優(yōu)云譜微波消解儀

2. 儀器與試劑

2.1 儀器

優(yōu)云譜微波消解儀，分析天平（感量 0.1 mg），超純水系統(tǒng)（電阻率 ≥18.2 MΩ·cm），石墨趕酸儀，容量瓶（25 mL），移液器，瑪瑙研缽

2.2 試劑

硫酸（H?SO?，優(yōu)級純）

磷酸（H?PO?，優(yōu)級純）

氫氟酸（HF，40%，優(yōu)級純，劇毒，嚴(yán)格管理）

硝酸（HNO?，優(yōu)級純）

硼酸（H?BO?，優(yōu)級純，配制成飽和溶液用于絡(luò)合殘余 F?）實(shí)驗用水：符合 GB/T 6682 規(guī)定的一級水。

3. 實(shí)驗方法

3.1 試樣制備

取代表性氧化鋁樣品，研磨混合均勻，于 105~110℃烘箱中干燥 2 小時，取出置于干燥器中冷卻至室溫，密封備用。

圖2 制備后的氧化鋁樣品

3.2 微波消解

稱樣：準(zhǔn)確稱取制備好的氧化鋁試樣 0.1g~0.3g（精確至 0.0001g），置于洗凈的微波消解罐中。

加酸：（在通風(fēng)櫥內(nèi)操作，佩戴氫氟酸專用防護(hù)裝備）加入 3 mL 硫酸。

加入 3 mL 磷酸。

加入 2 mL 氫氟酸。

（可選：針對某些特殊樣品，可再加入 1~2 mL 硝酸）。

預(yù)處理：將加好酸的消解罐敞開蓋，置于 180℃的趕酸儀上預(yù)處理 40 分鐘，使劇烈反應(yīng)初步平穩(wěn)，并去除部分易揮發(fā)酸霧，冷卻至室溫。

消解程序設(shè)置：旋緊密封蓋，放入微波消解儀。參考程序如下：

3.3 冷卻與趕酸

冷卻與轉(zhuǎn)移：消解程序結(jié)束后，待罐內(nèi)溫度自然冷卻至 60℃以下。消解罐冷卻開蓋后，直接將其置于趕酸儀上，在 130~150℃下敞口加熱，直至溶液液面上方的白煙（主要為 HF 與水的蒸氣）顯著減少或消失。將溶液冷卻至室溫。然后加入適量飽和硼酸溶液，搖勻，以絡(luò)合殘留的痕量氟離子，靜置 10 分鐘。在 160~180℃下繼續(xù)加熱至溶液近干（約 0.5~1 mL）。

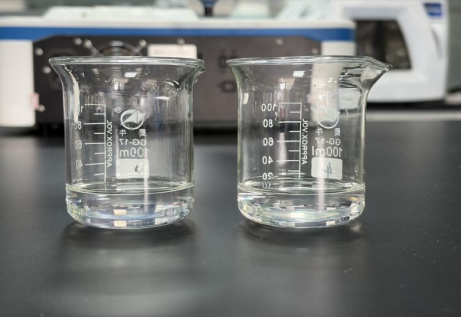

圖3 氧化鋁消解絡(luò)合后狀態(tài)（轉(zhuǎn)移便于觀察）

3.4 定容

冷卻后用少量稀硝酸（約 1%）或水沖洗消解罐內(nèi)壁，將溶液全部轉(zhuǎn)移至 25 mL 容量瓶中。用水少量多次洗滌，洗滌液并入容量瓶，最后用水定容至刻度，搖勻待測。同法制備試劑空白。

4. 方案特點(diǎn)與關(guān)鍵點(diǎn)

4.1 方法優(yōu)勢

高效分解：高溫高壓結(jié)合氫氟酸，可有效破壞氧化鋁的穩(wěn)定結(jié)構(gòu)，特別是對含硅的氧化鋁或α型氧化鋁。

元素保全：密閉消解有效防止了揮發(fā)性元素的損失，前處理過程空白低。適用性廣：本方案適用于各種晶型及不同純度的氧化鋁樣品。

4.2 關(guān)鍵操作要點(diǎn)與安全警告

氫氟酸安全：HF 具有強(qiáng)腐蝕性和劇毒性，皮膚接觸后可能造成深部組織壞死甚至致命。必須在專用通風(fēng)櫥內(nèi)操作，必須佩戴氟化氫專用防化手套、護(hù)目鏡和面罩。附近應(yīng)備有葡萄糖酸鈣凝膠作為應(yīng)急解毒劑。

器皿材質(zhì)：含有 HF 的消解和轉(zhuǎn)移過程，嚴(yán)禁使用玻璃、石英器皿。

消解完全性判斷：消解后溶液應(yīng)清澈透明，若有不溶物，可能需補(bǔ)加 HF 并延長消解時間。

徹底趕盡 HF：上機(jī)前，必須通過高溫趕酸和硼酸絡(luò)合確保 HF 被徹底去除，以保護(hù)霧化器、炬管等石英部件。

溫度控制：趕酸溫度需足夠高以去除硫酸，但需防止溶液蒸干導(dǎo)致元素?fù)p失或形成難溶化合物。

5. 結(jié)論

稱樣 0.1~0.3g，采用硫酸-磷酸-氫氟酸強(qiáng)酸體系，在高溫高壓下可有效消解各類氧化鋁樣品。按所述程序消解后，可獲得澄清透明的試液，滿足國標(biāo)檢測要求。

6. 參考文獻(xiàn)

[1] GB/T 24487-2022 《氧化鋁》[S].

[2] HJ 781-2016 《固體廢物 22 種金屬元素的測定 電感耦合等離子體發(fā)射光譜法》（可參考其難溶樣品前處理思路）[S].

[3] GB/T 6682-2008《分析實(shí)驗室用水規(guī)格和試驗方法》[S].
